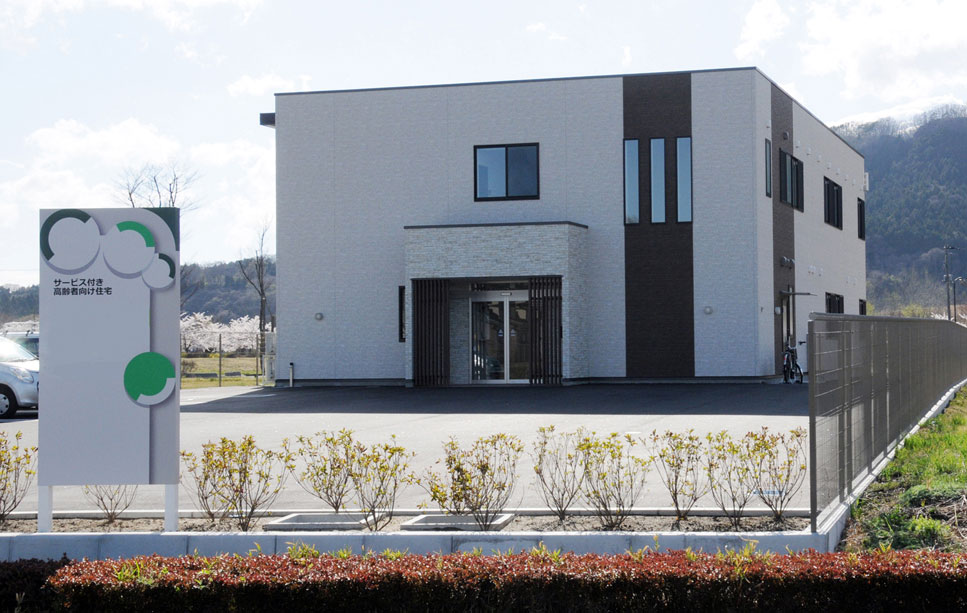

介護施設の停電対策として
地震や火災による停電の際に、施設内の避難誘導灯や館内放送用スピーカーなどの電力をバックアップ電源から供給する場合の構成例です。

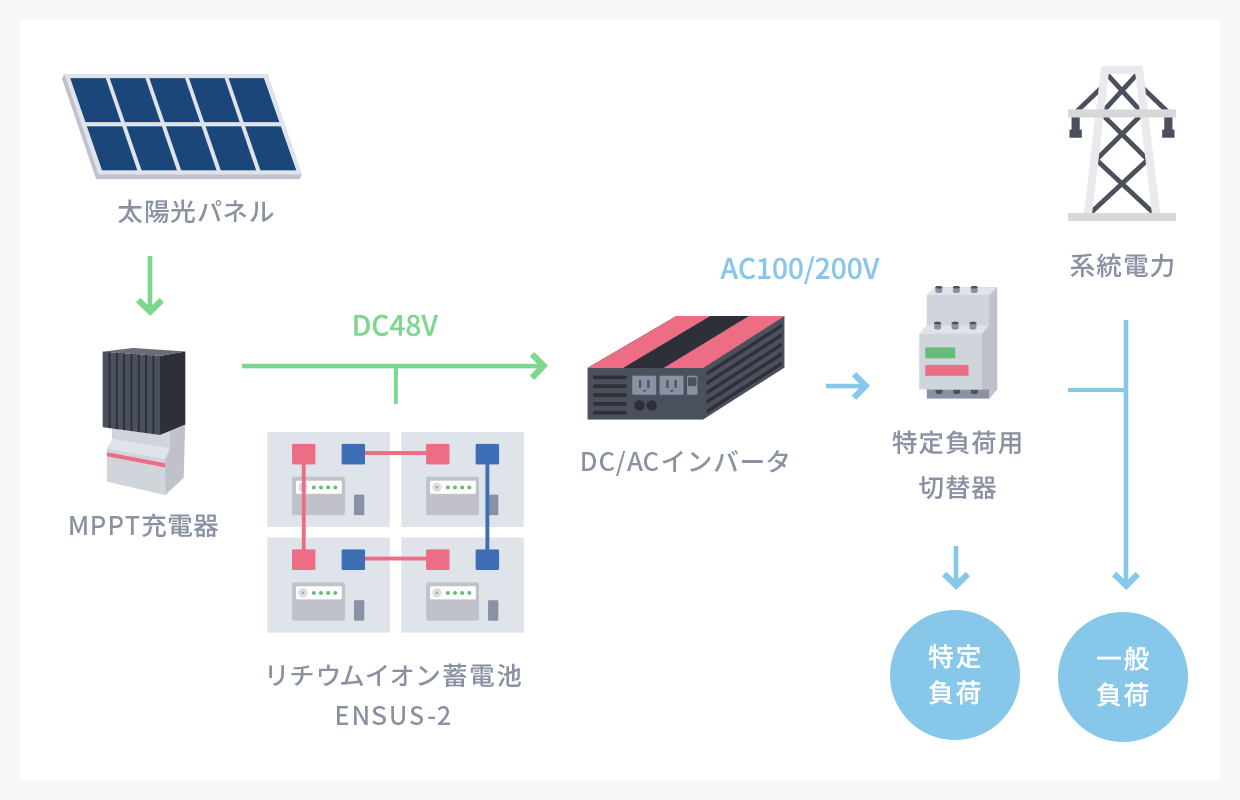

装置構成図
装置一覧
| 機器 | 型番 | 構成・仕様 | 数量 |
|---|---|---|---|
| 太陽光パネル | − | 250W（3KW） | 12 |
| MPPT充電器 | 電菱 TS-MPPT-60 | 48V 60A | 1 |
| リチウムイオン蓄電池 | ENSUS-2 | 2直2並 48V 10.6KWH | 4 |
| DC/ACインバータ | 電菱 TS-1500-148G | 48V 1500W | 1 |
| 電菱 TS-3000-148G | 48V 3000W | 1 | |
| 手動切替開閉器 | 河村電器産業 KSS-62,63 | AC100V/200V | 1 |
| 自動切替開閉器 | 日東工業 DS32N | AC100V/200V | 1 |
| 新愛知電機 MACDT | AC100V/200V | 1 |
